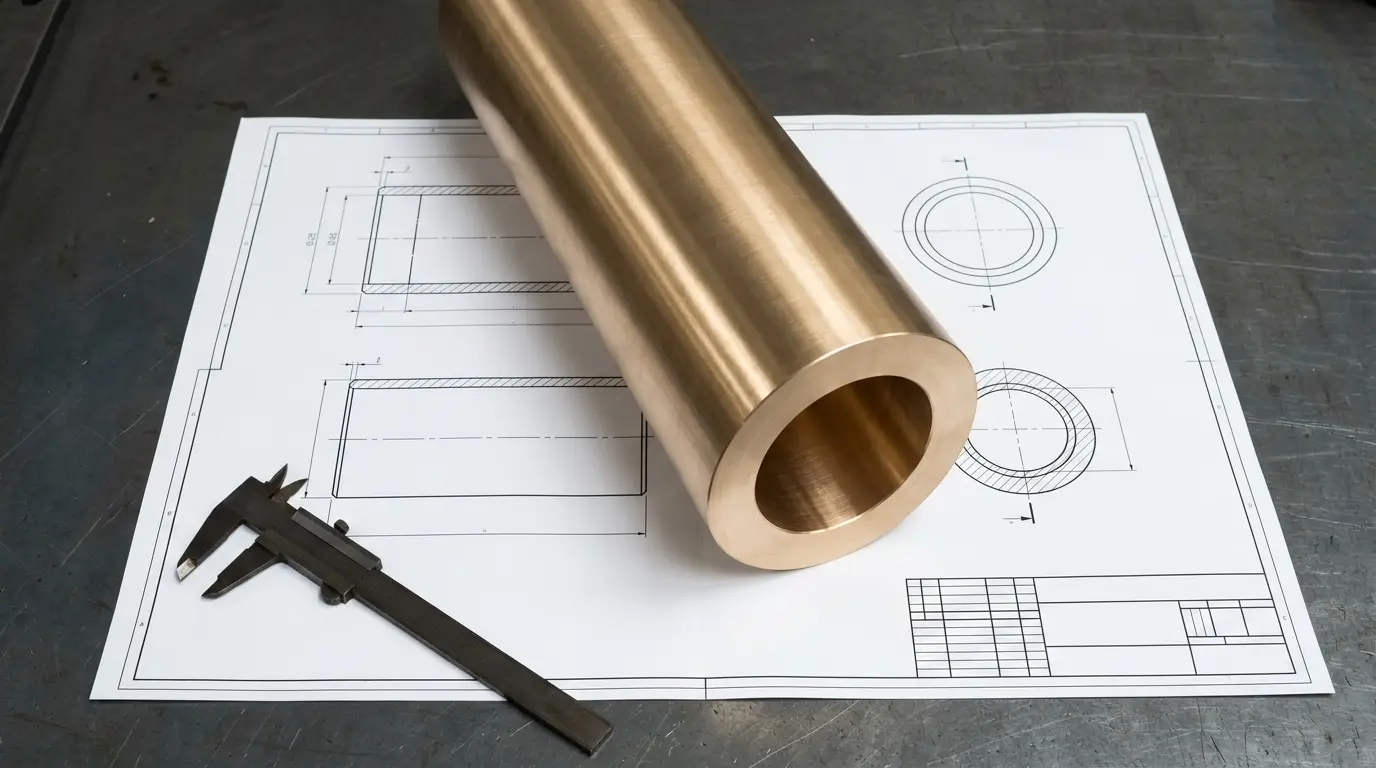

ASTM y SAE: qué te dice una norma de bronce y qué no

El plano de la pieza dice «Bronce ASTM B-103» en el cuadro de datos. Lo copias tal cual en la requisición, el proveedor te contesta preguntando si lo quieres en lámina o en barra laminada, y ahí te das cuenta de que nadie en la planta sabe qué pide ese número.

Una norma de bronce se suele leer como un sello de calidad, y es otra cosa. Es un documento que fija de qué está hecho el material y en qué forma se entrega. Saber leerla te evita pedir algo que no es. Saber lo que no dice te evita creer que con el número ya quedó todo resuelto.

Qué cubre la ASTM B-103

La ASTM B-103 es una norma de producto laminado: placa, lámina, cinta y barra laminada. Así la describe la ficha de la aleación C51000 en la Copper Development Association (en inglés) ↗ (se abre en una pestaña nueva), una de las aleaciones que caben en esa norma.

Laminado quiere decir que el metal se pasa por rodillos hasta darle su espesor. El bronce del catálogo sale por otro camino. Se funde, se vacía, y de ahí sale la barra, el buje o la solera que llega premaquinada a tu torno. Son dos familias de producto distintas, y cada una tiene sus propias normas.

Por eso ninguna de las seis aleaciones del catálogo trae la B-103 en su ficha. Si tu plano la pide, antes de comprar conviene aclarar de dónde salió ese número. Puede que la pieza original de verdad fuera de material laminado, o puede que la norma se copiara de otro plano. Las dos cosas son posibles y se resuelven mejor antes de la compra que después.

SAE, CDA y ASTM: tres números para la misma aleación

Cada aleación del catálogo lleva tres nombres, y cada uno sirve para algo distinto:

• El SAE es el nombre con el que se pide en el taller. «SAE 64», «SAE 660».
• El CDA es el número de la Copper Development Association. Identifica la aleación sin importar la forma ni la norma, y con él se busca su ficha pública.
• El ASTM es la referencia a la norma, con la designación de la aleación entre paréntesis.

Así vienen las seis en sus fichas técnicas:

La SAE, por cierto, no es solo un nombre. Es la Sociedad de Ingenieros Automotrices de Estados Unidos y publica sus propias normas de aleaciones de cobre. En la ficha de la CDA del C93700 aparecen dos de ellas, la J461 y la J462, junto a las de la ASTM.

El número de la norma, solo, no identifica la aleación

Mira la tabla otra vez. El SAE 64 y el SAE 660 comparten la B-144, y lo que los separa es lo que va entre paréntesis: 3A el 64, 3B el 660.

Y no son aleaciones parecidas. El SAE 64 lleva de 9 a 11 % de estaño y está pensado para presiones y velocidades altas. El SAE 660 lleva de 5.25 a 7.5 % y está pensado para presiones y velocidades medias. La comparación completa está en SAE 64 o SAE 660.

Con el SAE 40 y el Bronce Estándar 844 pasa lo mismo: los dos remiten a la B-145. El SAE 40 lleva de 4 a 6 % de estaño. El 844 baja el estaño a un rango de 2 a 4 % y sube el zinc a uno de 7 a 10 %.

Así que «bronce ASTM B-144» en una requisición deja abiertas dos aleaciones distintas. Lo que cierra la puerta es la designación completa, o mejor todavía el número CDA.

Una misma aleación cabe en varias normas

Al revés también pasa. Si buscas el C93700 en la Copper Development Association (en inglés) ↗ (se abre en una pestaña nueva), que es el CDA 937 del SAE 64, vas a encontrar varias normas ASTM para esa sola aleación. Cada una cubre una forma de producirla: la B505 para colada continua, la B271 para fundición centrifugada y la B584 para fundición en arena.

No es contradicción. La aleación es la misma, y cada norma cubre una manera distinta de producirla. Por eso el número CDA es el que conviene tener a la mano. Es el que te lleva a la ficha pública de la aleación, sin importar con qué norma te la vendan.

Lo que una norma sí te dice

Dos cosas, y las dos sirven al comprar:

1. De qué está hecho el metal, en rangos. Cada elemento tiene un margen permitido. Un material que cae dentro de esos rangos es esa aleación. Uno que se sale no lo es, aunque el encabezado del papel diga otra cosa.
2. En qué forma se entrega. Laminado, colada continua, fundición centrifugada o en arena. Por eso una norma de laminado no sustituye a una de colada, aunque las dos hablen de bronce.

Lo que ninguna norma te dice

Aquí es donde se cuelan los problemas.

• Qué aleación necesita tu máquina. La norma describe el material, no la aplicación. Esa decisión es tuya, porque tú conoces la carga, la velocidad y lo que le pasó a la pieza anterior. Lo que sí tienes a la mano son las fichas completas para comparar, con sus rangos y sus propiedades.
• Qué trae tu lote. La norma da el rango. El número real de tu colada sale en el certificado, y por eso conviene pedirlo y saber leer el certificado de colada renglón por renglón.
• La medida de tu pieza. La norma habla del metal. El material de sobra del premaquinado y la tolerancia van por separado, y están explicados en las tolerancias del premaquinado.
• El precio. La norma no fija ninguno. Lo mueven el peso de la pieza y el mercado del metal, que cambia cada semana. De eso va a cómo está el bronce hoy.

Cómo pedir con norma sin que te manden otra cosa

Cuatro datos en la requisición cierran casi todas las dudas:

1. El nombre SAE y el número CDA juntos. Por ejemplo «SAE 64, CDA 937». Si los dos cuadran, no hay duda de qué aleación es.
2. La referencia ASTM completa, con lo que va entre paréntesis. «B-144» sola no basta.
3. El certificado de colada del lote, pedido desde la cotización y no al recibir el material.
4. Qué manda si el plano y la pieza no cuadran. Si el plano pide una norma de laminado como la B-103 y la pieza que vas a reponer es colada, decide cuál de las dos manda antes de comprar.

Las seis fichas, cada una con su CDA, su referencia ASTM y el enlace a su ficha oficial, están en la sección de aleaciones. Ahí puedes contrastar todo contra una fuente que no es la nuestra.

Y si tienes el plano, mándalo completo y con el cuadro de datos a la vista. Así la norma que trae queda clara desde el primer mensaje. Qué más conviene mandar está en cómo pedir bronce por WhatsApp.
