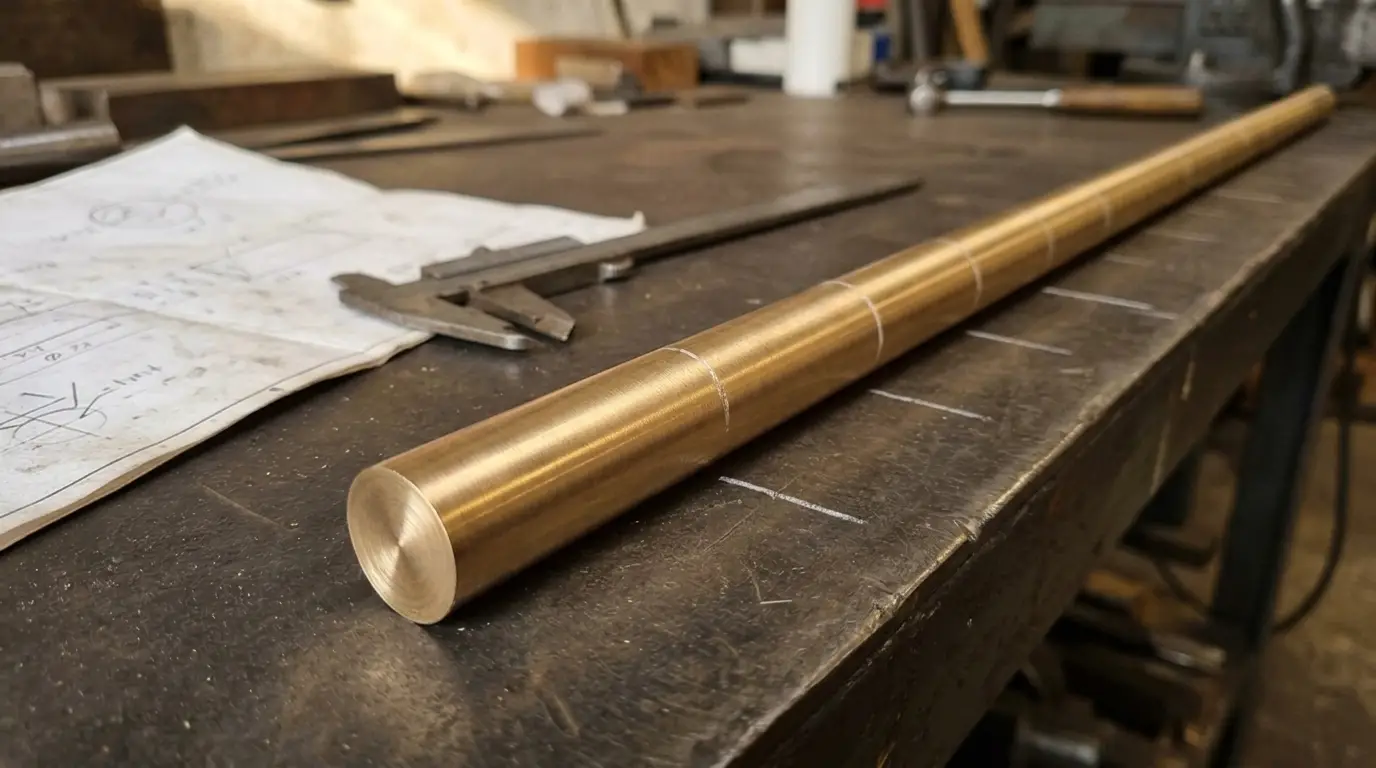

Barra de bronce de 1 pulgada: qué piezas salen de ahí

Sacas el buje gastado del pivote y lo mides en el banco: una pulgada por fuera, media por dentro. Lo buscas en el catálogo y en ese diámetro solo aparece la barra sólida.

No es un hueco de la lista. En el catálogo de Metalink el buje hueco más chico arranca en 1 1/8 de pulgada de exterior, así que el de una pulgada sale de la barra de bronce de 1 pulgada y el barreno lo haces tú. Y no es la única pieza que sale de ahí. De ese mismo tramo salen varias de las piezas chicas que paran una máquina.

Lo que llega cuando pides una barra de 1 pulgada

La barra se entrega premaquinada, o sea con material de sobra para que tú des la medida final. En la de 1 pulgada eso quiere decir dos cosas:

• El diámetro llega en 1 1/16 de pulgada. Son 27 mm contra los 25.4 de la medida nominal, o sea 1/32 de pulgada de sobra por lado para limpiar la superficie en tu torno.
• El largo llega 1/4 de pulgada más largo de lo que pediste, para que escuadres las dos puntas.

De ahí sale la regla que decide todo lo demás: la barra se elige por el diámetro más grande de la pieza terminada. Si la parte más gruesa de tu pieza mide una pulgada o menos, sale de aquí. Si pasa de una pulgada, el sobrante ya no te alcanza para limpiar y la barra que sigue es la de 1 1/8.

Se surte en las seis aleaciones del catálogo, cada una con su ficha técnica.

Las piezas que salen de una barra de 1 pulgada

Todo lo que cabe en una pulgada de diámetro y nace macizo o con un solo barreno. En el taller, lo más común es esto.

Bujes chicos. El caso del principio. Cortas el tramo, barrenas al interior que necesitas y das el ajuste. Lo que decide si vale la pena es la pared que te queda, que es el exterior menos el interior, entre dos:

El porcentaje es el interior entre el exterior, elevado al cuadrado, calculado sobre la medida terminada. Entre más delgada la pared, más cuidado al amarrarla en el chuck.

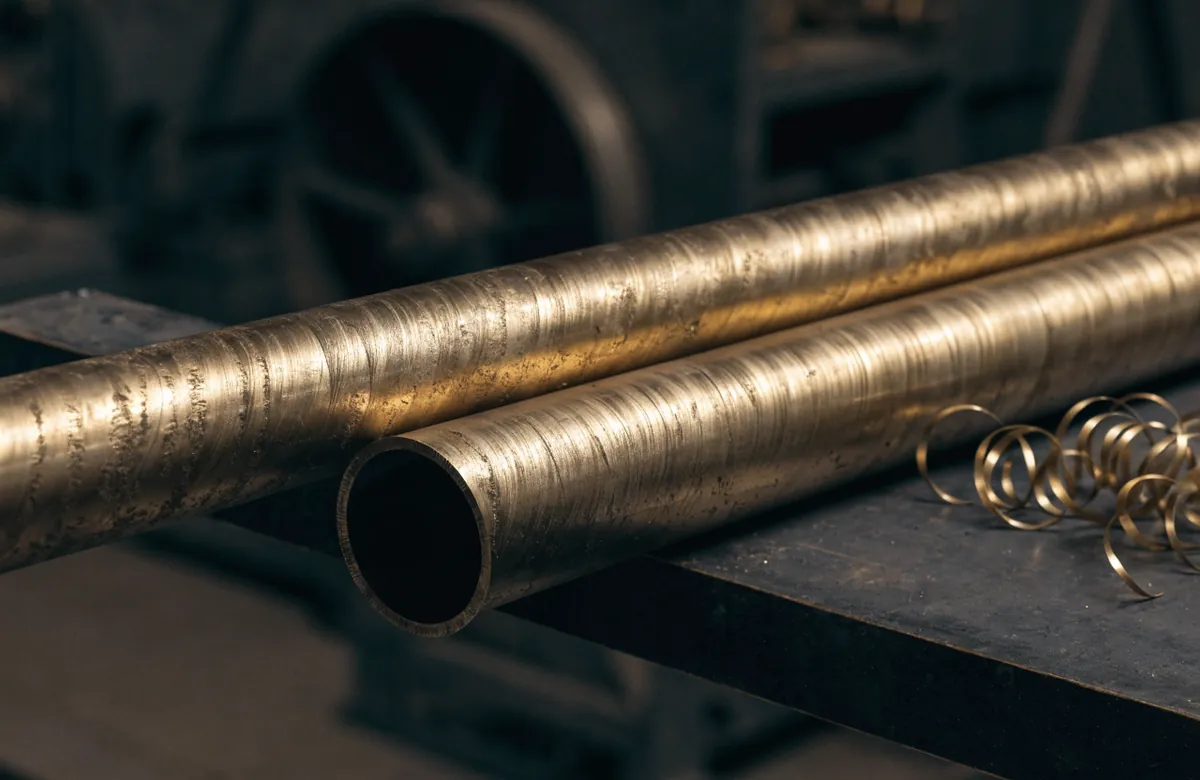

Si tu buje es más grande, compáralo antes contra la pieza que ya viene hueca. La cuenta está en barra hueca o maciza. Y el interior se define con la flecha en la mano, según la holgura entre el buje y el eje que lleva tu equipo.

Pernos, pasadores y ejes cortos. Nacen macizos, así que la barra es su forma natural. Ojo con los que llevan cabeza: la barra se pide por la cabeza, y todo el cuerpo que rebajas es material que pagaste. En un perno con cabeza de 1 pulgada y cuerpo de 5/8, en el tramo del cuerpo se va en viruta el 61 % de la sección.

Tuercas de husillo o de vástago. En una compuerta, por ejemplo, la tuerca del vástago es la que sostiene la carga con su cuerda. Cómo trabaja esa pieza está en bronce en compuertas y equipo hidráulico.

Arandelas de empuje y separadores. Rodajas que se cortan del mismo tramo y se barrenan al diámetro de la flecha.

Asientos, tapones y piezas chicas de válvula. La ficha del SAE 40 lista válvulas para agua y vapor y conexiones entre sus aplicaciones.

Piezas a la vista. Perillas, remates y jaladeras, donde importa cómo se ve el bronce. La ficha del Bronce Estándar 844 menciona las piezas a la vista y los trabajos sin carga alta.

Qué aleación lleva cada pieza no lo decide la barra. Lo decide el trabajo que va a hacer. Cada ficha dice para qué está hecha su aleación y tú eliges, que eres quien conoce la máquina. Las diferencias entre aleaciones están explicadas en qué aleación de bronce necesitas.

Cuándo se pide otra barra

Cuando alguna sección de la pieza pasa de una pulgada, aunque el resto sea delgado. El caso típico es el buje con pestaña. Si la pestaña mide 1 1/4, sacarlo de barra obliga a pedirla por la pestaña y rebajar todo el cuerpo. La otra salida es cotizarlo como brida, contra plano o muestra.

Cuánto pesa una barra de bronce de 1 pulgada

Cada pulgada de largo pesa entre 126 y 131 gramos, según la aleación. Para la cuenta de cabeza, 130 gramos por pulgada te deja cerca.

Estos son tres largos comunes con el premaquinado adentro, que es el peso de la pieza que se entrega:

Aquí está el detalle que se escapa: en una barra delgada el sobrante pesa más, en proporción. El 1/16 de más en el diámetro le suma 12.9 % a la sección de una barra de 1 pulgada, 6.3 % a una de 2 y 3.1 % a una de 4. Es la misma fracción de pulgada, repartida sobre menos metal.

Con el 1/4 del largo sumado, un tramo de 12 pulgadas de esta barra pesa 15.2 % más que su medida nominal. En la barra de 2 pulgadas, con el mismo largo, la diferencia es de 8.6 %. O sea que si sacas el peso con la medida nominal, en la barra de 1 pulgada lo que sube a la báscula pesa 15 % más que tu cuenta.

Por qué se cobra el peso entregado y no el nominal lo explica cuánto pesa tu pieza de bronce. De dónde sale el sobrante, por qué tu pieza llega más grande de lo que pediste.

Cómo pedirla para que te salgan todas las piezas

Junta tres datos antes de entrar: el diámetro más grande de cada pieza terminada, su largo terminado y cuántas son.

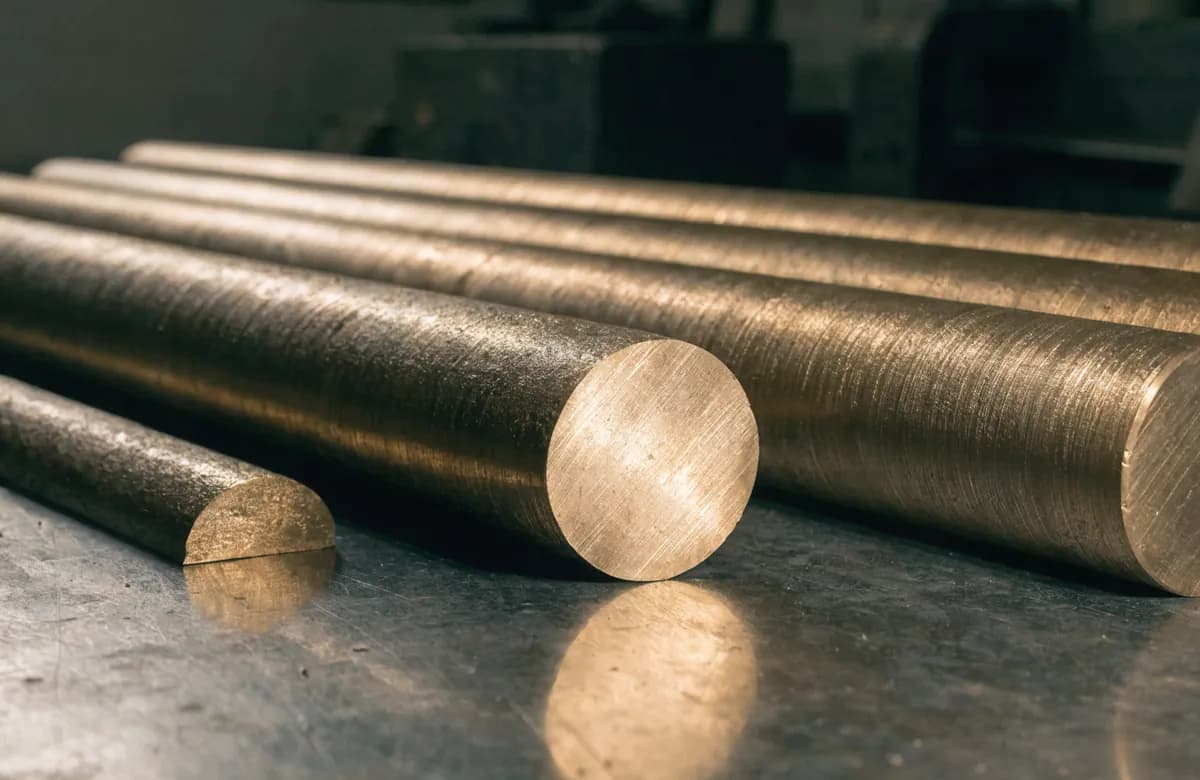

El 1/4 de pulgada de más en el largo está pensado para escuadrar las puntas de una pieza. Si del mismo tramo vas a sacar seis pernos, cada corte de sierra, cada refrentado y lo que agarra el chuck corren por tu cuenta. La cuenta completa, con un ejemplo, está en cómo calcular el bronce para un lote.

En la ficha de barras de bronce eliges la aleación, el diámetro de 1 pulgada y el largo. Los largos sugeridos van de 6 a 20 pulgadas, de dos en dos, y si necesitas otro lo escribes. Si se puede hacer, se confirma al cotizar. Ahí mismo ves la medida con la que llega y el peso de lo que se entrega, antes de mandar la solicitud.

Una barra suelta se cotiza como pieza y no por kilo. El porqué está en bronce por kilo o por pieza. Si el material está en existencia, llega al día siguiente. Si no está pero es medida de catálogo, de 2 a 3 días hábiles. Los plazos son para zona metropolitana.

Lo que llega es el bronce con su sobrante. Las piezas salen de tu torno.
