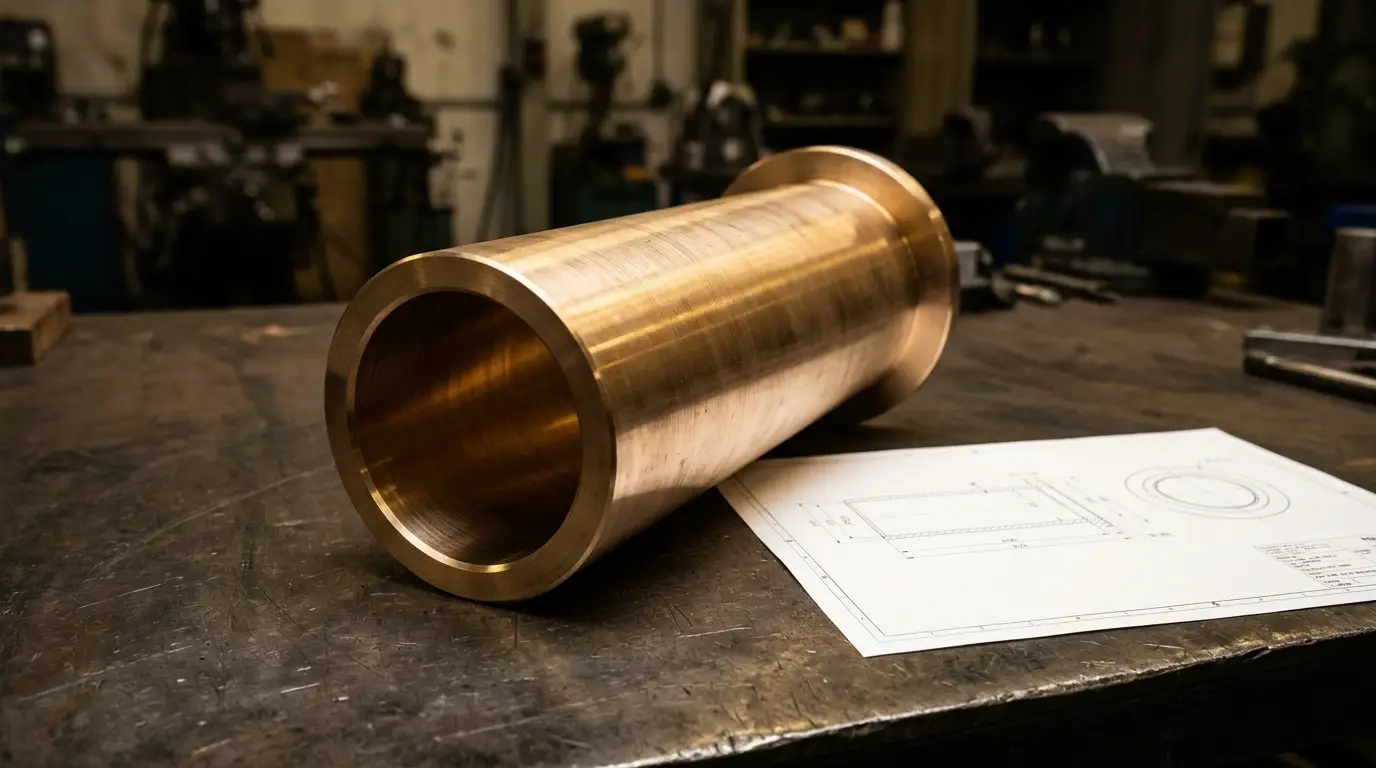

Cómo mandar un plano para que la pieza de bronce llegue bien

Tu plano está hecho para el tornero, con sus barrenos, su chavetero y su tolerancia de centésimas, y quien cotiza el bronce lo lee buscando otra cosa: tres cotas. El diámetro exterior más grande, el barreno más chico y el largo total deciden el tamaño del bloque del que sale tu pieza. Si esas tres se leen sin dudar, con su unidad y la cantidad de piezas, la pieza de bronce por plano llega bien. Lo demás se hace después en tu torno, y en la cotización sirve para entender qué pieza es.

Lo que te llega es el bronce del que sale tu pieza, con material de sobra para que la termines tú. Cada una de esas tres cotas trae su margen de acabado: el diámetro de afuera viene un dieciseisavo de pulgada arriba, el barreno un dieciseisavo abajo y el largo un cuarto de pulgada de más. Por eso el plano lleva las medidas de la pieza terminada, tal como la vas a dejar, y el margen lo pone el premaquinado. Si nunca has recibido bronce así, aquí se explica por qué llega más grande que la cota que pediste.

Las tres cotas que deciden el bronce

El bloque tiene que contener la pieza entera con su margen, y de ahí sale qué cota manda en cada dirección.

El diámetro exterior más grande

Si la pieza tiene escalones, el bronce se mide por el más grueso. Los escalones los sacas tú en el torno, igual que los barrenos y las ranuras de engrase.

El barreno más chico

Si el agujero cambia de diámetro a lo largo de la pieza, cuenta el menor, porque desde ahí se abre lo demás. Si la pieza es maciza (un perno, un tapón), dilo de entrada: entonces lo que se cotiza es barra.

El largo total

Se mide de punta a punta, con la pestaña incluida si la lleva. Si del mismo tramo vas a sacar varias piezas (el corte lo das tú), pide el largo de todas juntas más lo que se come cada corte.

La brida es la pieza que más cotas pide, porque su pestaña ya viene hecha. Su plano tiene que traer el diámetro del cuerpo, el de la pestaña, el espesor de la pestaña y en qué extremo va. Lo demás de esa pieza está en la guía del buje con pestaña.

Lo que el plano tiene que decir sin que nadie pregunte

Cada dato que falta se vuelve un mensaje de ida y vuelta, y la cotización espera a que llegue la respuesta. Esto va escrito en el plano o en el mensaje con el que lo mandas:

• La unidad. Pulgadas o milímetros, en el cuadro de datos o junto a cada cota. Las medidas de línea del catálogo van en pulgadas y un plano en milímetros se cotiza igual, siempre que lo diga. Lo que atora es la cota sin unidad o el plano con las dos mezcladas.
• La cantidad. Cuántas piezas iguales. Una sola también se cotiza, porque una pieza especial no pide volumen.
• El material. Si el cuadro de datos ya trae la aleación, se cotiza esa. Si dice solo "bronce", di en qué equipo va la pieza y te pasamos las fichas técnicas de las aleaciones que se usan en ese caso, para que elijas tú, que conoces la máquina. Y si trae un número de norma ASTM, vale la pena leer qué dice esa norma y qué se queda fuera antes de copiarlo a la requisición.
• La revisión vigente. Si el dibujo tiene varias revisiones, manda la última y dilo en el mensaje. Dos versiones del mismo plano en la misma conversación pueden terminar en una cotización hecha con la vieja.
• Las cotas que ya traen margen. Si a alguna medida ya le sumaste sobrante por tu cuenta, márcalo. Si no, el premaquinado se le suma encima y en esa cota pagas bronce que se va en viruta.
• El certificado, si la pieza es crítica. Cada pedido va con el certificado del material. Si la pieza va a una aplicación crítica o te lo van a revisar en una auditoría, avísalo al cotizar para que se adjunte la ficha del lote. Así se lee ese papel cuando llega.

La tolerancia de acabado (el H7 del barreno, la rugosidad de la cara de trabajo) es tuya: la das sobre el material de sobra, con la pieza montada en el torno. Para saber qué medir el día que llega el bronce, la guía de tolerancias del premaquinado lo trae completo.

En qué formato mandarlo

El PDF es lo más seguro: las cotas se leen igual en cualquier pantalla y nadie tiene que adivinar un número borroso. También sirven el archivo de CAD (DWG o DXF), una foto del plano impreso o un croquis a mano con sus medidas.

¿Sirve la foto que le tomaste al plano con el celular? Sí, si se lee. Tómala de frente, con la hoja completa en el cuadro, sin sombras y sin un dedo encima del cuadro de datos. Una foto chueca deforma la hoja, y la cota que queda cortada en la orilla es justo la que luego falta.

El formulario de piezas a medida acepta PDF, imagen, DWG y DXF. Por ahora solo registra el nombre del archivo y te da un folio, y el plano en sí se manda por WhatsApp con ese folio en el mensaje, para que todo quede junto. Si prefieres escribir directo, así se arma un mensaje que se cotiza a la primera.

Si no tienes plano

Con las medidas a mano se arranca: exterior, interior y largo, más el equipo donde va. Un croquis con esas tres cotas ya alcanza para cotizar el bronce.

La pieza gastada sirve para orientarse, con una salvedad: ya perdió material, sobre todo en el barreno. Las medidas que valen son las del alojamiento donde entra y las de la flecha que gira adentro, y así se toman sin perder la cota.

Cuánto tarda una pieza por plano

Cada pieza por plano trae su propio plazo, y te lo confirmamos junto con el precio. Lo que acorta el camino es que el plano llegue completo a la primera: con las tres cotas, la unidad y la cantidad, la cotización arranca sin preguntas de vuelta. Se contesta de lunes a viernes, de 9:00 a 18:00.
